一、砂尘试验箱是什么

一台装在西北光伏电站的逆变器，运行三五年之后打开外壳，接线端子与散热风道上往往积着一层细粉。这类问题很难靠现场巡检提前发现，却能在设计定型阶段用一项试验暴露出来：把样品放进充满粉尘的箱体，让含尘气流持续循环，看粉尘到底进不进去、进去了会不会影响功能。完成这项工作的设备就是砂尘试验箱。

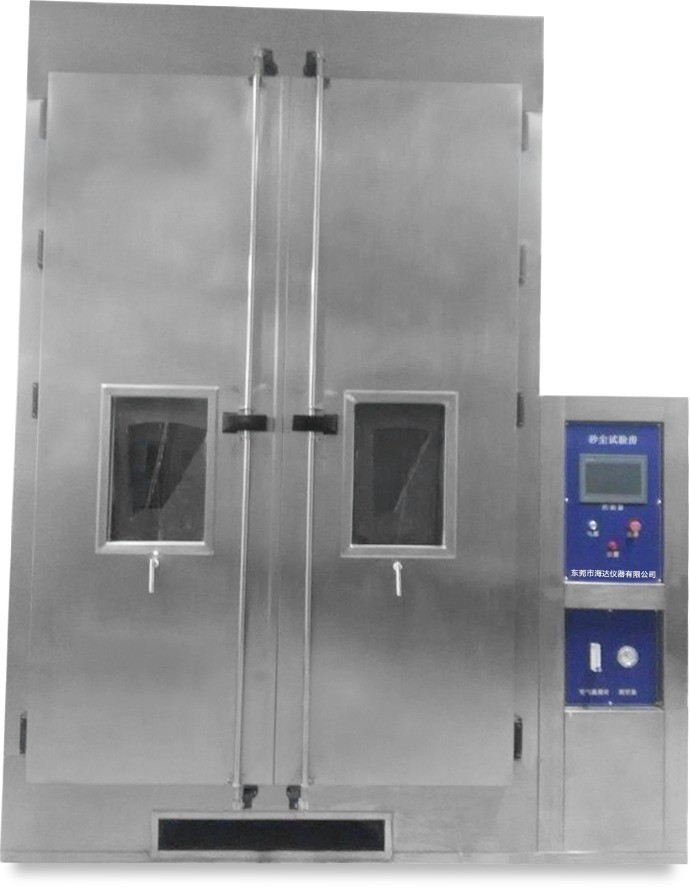

砂尘试验箱也叫防尘试验箱、沙尘试验箱，通过人工制造含尘气流环境，检验产品外壳阻挡固体颗粒侵入的能力，通常由试验箱体、粉尘搅拌与循环系统、气流发生装置、加热与温控系统、真空抽气系统和电气控制系统构成。

在防护等级检测链条里，它负责的是「固体颗粒物」这一类环境应力：沙尘钻进设备缝隙、轴承、接插件与散热孔，会引发接触电阻变化、机械卡涩、光学面磨损、散热通道堵塞等一连串问题。矿山与水泥厂的粉尘工况、沙漠戈壁的光伏电站、沿海风沙带的户外机柜，都是典型的含尘服役场景，外壳防尘能力直接关系到这些产品的使用寿命与维护成本。

粉尘从哪里来，又是怎么造成破坏的

试验用粉尘分两类：一类是滑石粉，模拟非磨蚀性细尘；另一类是石英砂，模拟带磨蚀作用的沙粒。二者的作用机理并不相同——滑石粉主要考察「渗透性」，砂粒主要考察「磨蚀性」。

粉尘进入产品内部后，可能带来三类后果：一是沉积在电路板或接插件表面，导致绝缘性能下降甚至短路；二是在运动部件之间形成研磨作用，加速磨损；三是堵塞通风孔、滤网与光学窗口，造成散热失效或光通量衰减。三类后果对应的防护设计思路并不相同。

二、砂尘试验的三种典型方式

GB/T 2423.37 把沙尘试验划分为三种方法，分别对应不同的真实工况：

- **试验 La（外壳防尘试验）**：将样品置于含尘循环气流中，检验粉尘能否进入外壳内部，是 IP5X、IP6X 等级验证所采用的方法。

- **试验 Lb（自由降尘试验）**：粉尘依靠重力自然沉降，模拟长时间无人扰动的积尘环境，适合考察长期储存状态下的产品。

- **试验 Lc（吹沙尘试验）**：用较高风速把砂粒吹向样品，模拟强风携沙的冲击工况，主要考察外壳与表面的抗磨蚀能力。

三者在粉尘浓度、风速与持续时间上都不相同。选择哪一种取决于产品实际服役的环境类型，而不是简单地「越严越好」。

三、相关国家标准与国际规范

砂尘试验的标准体系大致分为三层：基础方法标准、产品标准中的防尘条款，以及行业专用标准。

国内核心标准

GB/T 4208-2017《外壳防护等级（IP 代码）》是 IP 防护等级的核心标准，等同采用 IEC 60529:2013，2018 年 2 月 1 日实施，全部代替 GB/T 4208-2008，2025 年 3 月复审结论为继续有效。标准中首位特征数字 5 和 6 分别对应防尘（IP5X）与尘密（IP6X），并规定了试验粉尘的规格、浓度与试验时长。

GB/T 2423.37-2006《电工电子产品环境试验 第2部分：试验方法 试验L：沙尘试验》规定了 La、Lb、Lc 三类试验的具体条件，等同采用 IEC 60068-2-68，2021 年 12 月复审结论为继续有效，是国内电工电子产品沙尘试验的基础方法标准。

GB/T 2423.61-2018《环境试验 第2部分：试验方法 试验和导则：大型试件砂尘试验》针对风力发电设备、沙漠地区太阳能发电设备、交通工具等大型试件给出整体吹砂尘的方法与导则；其非磨蚀性细尘与自由降尘部分仍需回到 GB/T 2423.37-2006 执行。

GJB 150.12A-2009《装备实验室环境试验方法 第12部分：砂尘试验》规定了程序Ⅰ吹尘、程序Ⅱ吹砂、程序Ⅲ降尘三类试验，是装备类产品砂尘环境适应性验证的常用依据。

行业专用标准

汽车行业主要参照 GB/T 10485-2007《道路车辆 外部照明和光信号装置 环境耐久性》中的防尘条款，以及 ISO 20653（道路车辆电气电子设备防护等级，使用 IP5K、IP6K 标记）；车用电线束插接器可参照 QC/T 417.1 中的灰尘试验要求。光学仪器可参照 GB/T 12085.6，民用轻小型无人机参照 GB/T 38924.10-2020，灯具参照 GB 7000.1 中的防尘条款。

国际标准

IEC 60529 是 IP 代码的国际母标准，IEC 60068-2-68 对应沙尘试验方法；ISO 12103-1 规定了试验用粉尘分级（如 A2 细试验粉尘、A4 粗试验粉尘），是粉尘介质选型的重要参考。北美市场常用 MIL-STD-810 方法 510 与 SAE 系列标准，日本则有 JIS D0207 等汽车零部件耐尘试验规范。

四、IP5X 与 IP6X：一字之差，要求不同

**IP5X（防尘）**：样品置于含滑石粉的试验箱内，粉尘浓度一般控制为每立方米 2kg，试验持续 8 小时。判定标准为允许少量粉尘进入外壳内部，但进入量不得影响设备正常运行，也不得造成电气或机械故障——它考察的是「粉尘侵入是否导致功能失效」，而不是「有没有粉尘进去」。

**IP6X（尘密）**：粉尘环境与 IP5X 相同，但增加了对内抽真空的环节，通过真空泵在样品内部形成负压（通常约 -20kPa），人为制造内外压差以加速粉尘渗透，试验时长同为 8 小时。判定要求更严：试验结束后外壳内部不允许出现粉尘沉积。

从设备角度看，IP6X 试验必须配备真空泵、流量计与压差调节装置，并保证抽气量与压差稳定可控。因此一台支持 IP6X 的砂尘试验箱，通常比只做 IP5X 的设备多出一整套真空控制系统。

一个容易被写错的细节

业内资料中经常出现「IPX5、IPX6 防尘试验」的写法，这并不准确。IP 代码里首位特征数字表示固体异物防护，后一位表示水防护；IPX5 与 IPX6 指的是防水等级（喷水与强烈喷水），防尘等级应写作 IP5X 与 IP6X。编写测试规范或招投标文件时不能弄错。

五、典型应用场景

1. 汽车零部件

车灯、仪表、门锁、电动后视镜、雨刮电机、连接器、控制器壳体等部件长期暴露在道路扬尘中，砂尘试验是常规验证项目。海达仪器为多家汽车零部件企业提供外壳防护等级检测设备，可覆盖 IP5X 与 IP6X 两类试验需求。

2. 户外电子与通信设备

基站机柜、监控摄像机、光伏接线盒、储能舱、充电桩等户外设备需要长期在风沙环境中运行，一旦因粉尘侵入导致散热失效或接触电阻异常，后期维护成本很高。海达仪器在户外电子产品的防尘验证方面积累了大量应用经验，可配合完成从设备选型到试验方案的整体规划。

3. 光伏与储能

沙漠与戈壁地区是大型光伏电站的集中区域，风沙对组件边框、接线盒、逆变器散热风道的影响较为显著。光伏行业通常在型式试验中安排砂尘项目，验证长期运行后的可靠性。

4. 灯具与光学器件

户外灯具、探照灯、车灯的光学面一旦积尘或被砂粒磨蚀，光通量与配光曲线就会发生变化，灯具类标准对此有明确的防尘要求。

5. 电机、低压电器与成套设备

电机、断路器、配电箱、控制柜在粉尘环境中运行时，粉尘沉积会影响绝缘性能与散热能力，相关防护等级标准中都包含 IP5X、IP6X 要求。

6. 包装与运输

部分产品在运输与仓储环节需要评估积尘影响，尤其是长时间存放的精密设备与备件，可通过降尘类试验模拟长期存放后的状态。

六、设备选型与使用要点

常见配置区间

从行业常见配置看，砂尘试验箱的箱体容积从数百升到一立方米级不等，内胆多采用 SUS304 不锈钢板，正面配钢化玻璃观察窗以便观察粉尘分布。箱内气流依靠专用风道与风机形成非层流的垂直循环，使工作室充满高密度尘雾。做尘密试验时，真空泵抽气量通常可在约 60～600 L/h 范围内调节，并配套调压阀控制样品内外压差。吹尘时间支持预置，可设定「吹—停」循环周期与累计计时；控制方式多采用可编程控制器加触摸屏，并配置超温保护、电源缺相保护与漏电断路保护等措施。

粉尘介质与筛网规格

试验用滑石粉需要能够通过特定规格的筛网，标准要求粉尘可通过筛孔为 75μm、金属丝直径为 50μm 的方孔筛；设备筛网若与标准不符，会直接影响试验有效性。

粉尘浓度与均匀性

标准规定箱内粉尘浓度为每立方米 2kg，设备需具备搅拌与循环能力，保证各位置粉尘浓度处于规定范围。粉尘循环使用一定次数后会结块、粒径分布变化，需按周期更换。

温度与湿度条件

标准规定的试验环境温度通常为 15℃～35℃，相对湿度 45%～75%。设备需把箱内温湿度维持在该范围内，避免湿度过高导致粉尘结块。

真空抽气系统

做 IP6X 试验时，抽气量、压差与试验时长需同步记录；设备应配备可调的真空控制系统与流量计量装置，抽气速率一般按样品外壳容积计算。

观察与清洁

砂尘试验后箱内会残留大量粉尘，清洁便利性直接影响使用效率。观察窗配刮尘装置、活动式排尘阀门、易拆卸筛网结构，都是实际使用中比较实用的设计。

试验后的判定

试验结束后需打开样品外壳检查内部积尘情况，评估其对电气与机械功能的影响，判定依据应回到标准条款或产品规范。

七、常见误区

**误区一：把 IP5X 和 IP6X 当成同一件事。** 前者允许微量进入、不影响功能即可，后者要求内部不得有沉积，试验条件与设备配置都不同。

**误区二：忽略负压环节。** 做 IP6X 试验时只放粉尘不抽真空，没有模拟真实的内外压差，试验结果缺乏说服力。

**误区三：粉尘长期不更换。** 滑石粉循环使用后会结块，粒径分布变化让试验条件漂移，结果可比性下降。

**误区四：只做防尘不做防水。** 户外环境中粉尘与水往往同时存在，粉尘侵入会破坏密封结构，两者结合评估更有意义。

八、总结

砂尘试验箱把自然环境中长期累积的粉尘侵蚀，压缩到实验室的十几个小时里完成评价。理解 GB/T 4208-2017 与 GB/T 2423.37-2006 两套标准的分工，分清 IP5X 与 IP6X 的试验差异，按产品实际服役环境选择试验方法与粉尘介质，才能真正发挥这项测试的价值。

对于需要建立或扩展防护等级检测能力的企业而言，选择一台粉尘浓度稳定、真空控制可靠、清洁维护方便的设备，比单纯比较箱体尺寸更有实际意义。海达仪器在环境可靠性试验设备领域积累了二十余年的工程经验，可为不同行业用户提供砂尘试验设备与防护等级检测的整体方案。
