一、斜面冲击试验机是什么

仓库分拣线上，一个装满货物的托盘被推着往前走，撞上末端挡板；货车急刹车时，后方的托盘箱互相挤压、端面撞在一起；叉车把整托货物推入集装箱时，箱体撞上箱壁。这些场景有一个共同点：包装件受到的是**水平方向的端面冲击**，而不是垂直方向的跌落。

自由落体式的跌落试验模拟不了这类工况，持续抖动的振动台也模拟不了。专门复现它的设备，就是斜面冲击试验机。

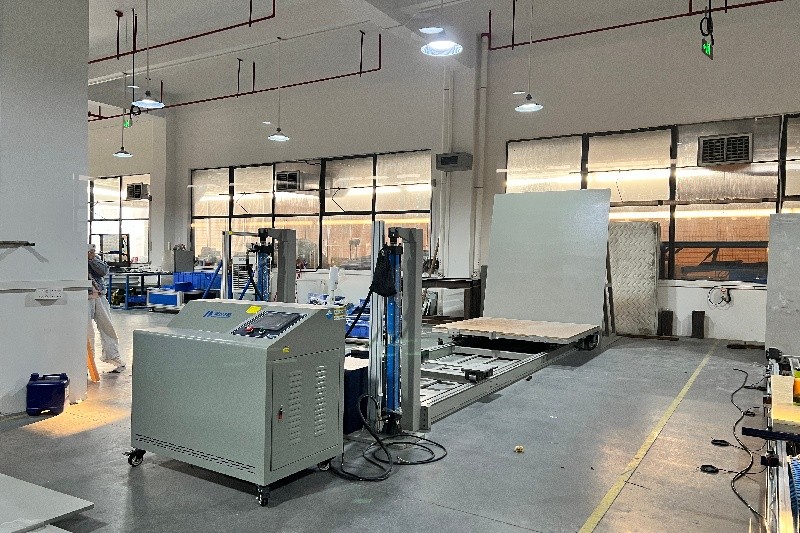

它的构造并不复杂：一段与水平面成固定夹角的轨道，一台载着样品的滑车，一块垂直于轨道、固定在地面的冲击钢板，加上提升装置、测速系统与控制柜。试验时样品固定在滑车台面上，滑车被提升到轨道某一高度后释放，靠重力沿斜面加速下滑，达到预定速度后撞上冲击板，用一次可控的端面冲击评价包装的缓冲与承力结构。

为什么「水平方向」这一项不能省

包装在流通中承受的冲击是立体的。垂直方向有装卸跌落、堆码压力，水平方向有传送带端挡碰撞、货物间相互挤压、调车时的车厢连挂撞击。两者作用部位完全不同：跌落的着力点集中在角、棱、面，斜面冲击的着力点集中在包装件的整个端面，形成整体性的轴向压缩冲击。跌落表现良好的包装未必扛得住连续多次的端面撞击，端面结构扎实的包装也可能在跌落时从角部开裂，所以两项试验通常并列，不能互相代替。

二、一次斜面冲击试验是怎么做的

操作只有「提升—释放—撞击」几步，但要让结果可复现，每一步都有讲究。

**试样准备与预处理。** 包装件按 GB/T 4857.2-2005 在规定的温湿度条件下放置规定时间，让纸箱与缓冲材料的含水率、力学性能稳定下来；再按 GB/T 4857.1 的方法对包装件的面、棱、角编号，明确哪一面朝向冲击板。

**确定冲击速度。** 目标速度由产品标准或试验大纲给定，例如家用电器类包装常取 1.5 m/s 量级。速度与提升高度之间可用简化公式估算：v = √(2gh)。以 10° 斜面为例，达到 2.29 m/s 需要约 0.27 m 的垂直落差，对应斜面行程约 1.5 m——这也是斜面式设备通常需要较长轨道的原因。

**释放与撞击。** 滑车脱离锁止机构后沿轨道自由加速，撞击前由测速装置记录实际速度，随即端面撞上钢板。实际设备会用感应开关或光电传感器实时测速，把误差控制在规定范围内，而不是单纯依赖设定高度推算。

**试验后检查。** 打开包装，检查外箱有无破裂、压溃、鼓出，内装物有无位移、变形或功能失效，判定依据回到产品标准或试验大纲。

三、它和几种常见冲击试验的区别

运输包装试验方法繁多，容易混淆。理清各自模拟的工况，选型与试验安排就不容易出错。

- **斜面冲击**：水平方向的端面一次冲击，模拟传送带端挡、托盘互撞、车厢连挂等工况。

- **跌落试验**：垂直方向，样品以面、棱或角着地，模拟装卸过程中的抛掷与跌落。

- **可控水平冲击**：同样是水平方向，但冲击波形可编程，适合需要精确控制加速度—时间历程的场合。

- **模拟运输振动**：持续往复振动，模拟长距离运输中的持续颠簸。

- **堆码与抗压试验**：垂直静载荷，模拟仓储堆叠与集装箱内的长期承压。

可以看到，斜面冲击是「水平冲击」这一大类中的一种实现方式。它依靠重力加速，结构相对简单、试验速度稳定，尤其适合体积大、质量大的包装件。

四、相关国家标准与国际规范

斜面冲击在国内最核心的依据是 GB/T 4857 系列，出口订单则普遍要叠加 ISO、ASTM 与 ISTA 的要求。

国内标准

**GB/T 4857.11-2005《包装 运输包装件基本试验 第11部分：水平冲击试验方法》** 是国内水平冲击试验的基础方法标准，修改采用 ISO 2244:2000，全部代替 GB/T 4857.11-1992，2023 年 12 月复审结论为继续有效。标准规定了水平冲击的两类实现方式，斜面冲击是其中之一。

**GB/T 4857.15-2017《包装 运输包装件基本试验 第15部分：可控水平冲击试验方法》** 于 2018 年 5 月 1 日实施，针对需要精确控制冲击波形的场合，与依靠重力加速的斜面冲击互为补充。

**GB/T 5398-2016《大型运输包装件试验方法》** 适用于大型运输包装件及托盘单元货载，2025 年 7 月复审继续有效。大型设备、整托出货产品的包装验证常以它为主线，斜面冲击作为水平冲击项目配套执行。

**GB/T 22939.1-2025《家用和类似用途电器包装 第1部分：通用要求》** 是家电行业包装的最新依据，2025 年 4 月 25 日发布、2025 年 11 月 1 日实施，全部代替 GB/T 1019-2008（旧标准同日废止）。旧版中规定的斜面冲击速度等试验参数，在新版中由关联的 GB/T 4857 系列条款承接，编写试验规范时应以现行版为准。

配套标准还包括 GB/T 4857.1-2019（试验时各部位的标示方法）、GB/T 4857.2-2005（温湿度调节处理）、GB/T 4857.17-2017（编制性能试验大纲的通用规则）与 GB/T 4857.5-1992（跌落试验方法）。设备本身则对应 **JJF 1566-2016《运输包装件水平冲击试验系统校准规范》**——它提示了一个常被忽略的事实：试验机的冲击速度与测量系统同样需要定期校准，否则数据缺乏可比性。

国际标准

**ISO 2244:2000**《包装 满装的运输包装和单元货物 水平冲击试验》是国际母标准。**ASTM D880-92(2021)** 包含两个程序：程序 A 评价包装件或运输单元本身承受冲击的能力，程序 B 评价包装及内包装对内容物的保护能力；标准给出的典型斜面角度为 10°，并按包装质量划分速度区间——轻包装（小于 45 kg）约 1～1.5 m/s，重包装（45～270 kg）约 0.5～1 m/s。配套的还有 ASTM D5277-22 与 ASTM D4003-98(2024)，分别对应斜面冲击试验机执行的编程水平冲击与可编程水平冲击。**ISTA 系列**更贴近电商与跨境物流，1A、2A、3A、3E 及面向亚马逊渠道的 6-Amazon 都把冲击项目纳入完整试验序列。

五、典型应用场景

1. 家用电器与大家电包装

冰箱、洗衣机、空调器体积大、重心高，在仓储搬运与装车环节极易发生端面碰撞，斜面冲击是这类产品包装型式试验的常规项目。

2. 电商快递与分拣线

自动化分拣线上的包裹在输送、转向、落格过程中会反复撞击挡板，大件包裹装车时也会互相挤压。用斜面冲击复现端面撞击，能提前发现纸箱强度不足或缓冲结构失效的位置。

3. 机电设备与托盘单元货载

电机、水泵、成套设备与整托货物在装载和铁路编组调车时会承受水平冲击。这类货载质量大、惯性大，对包装底部结构与捆扎方式要求更高。

4. 家具与办公桌椅

桌椅、柜类产品外形不规则、棱角突出，运输中一旦发生端面撞击，容易造成板件开裂、五金件脱落或表面划伤。

5. 出口与跨境物流

面向海外市场的产品常被要求出具符合 ISO、ASTM 或 ISTA 的测试报告。整套运输包装测试通常包括跌落、振动、抗压、夹抱与斜面冲击，海达仪器在这一测试链上可提供斜面冲击试验机、跌落试验机、模拟运输振动台、纸箱抗压试验机等成套设备，配合完成从预处理到全项目验证的流程。

6. 第三方检测机构与院校科研

检测机构需要覆盖标准目录中的多项方法，设备的速度可调范围、试样适应能力与数据记录功能直接影响业务承接范围；院校与科研院所则更多用于包装结构优化与缓冲材料研究。

六、关键参数与选型要点

常见配置区间

以行业常见配置为例，一台中大型斜面冲击试验机的能力大致落在以下区间：负载能力约 500 kg 级；轨道平面与水平面的夹角固定为 10°；冲击面板采用约 1600 mm×2000 mm 的钢板；最大滑行长度约 2000 mm；可实现冲击速度约 1.1～2.3 m/s，速度误差控制在 ±5% 以内；滑车台面多为厚木板结构，常见规格约 1500 mm×1500 mm，可承载的最大试样尺寸约 1500 mm×1500 mm×1500 mm。驱动部分由提升机与液压单元组成（常见配置为 1.5 kW 提升机加 1.5 kW 液压单元、40 L 油箱），控制系统采用 PLC 加触摸屏并支持 USB 数据输出。

速度范围与精度

速度不是越高越好。不同质量、不同流通条件的产品，所需冲击速度差异很大，选型时应确认设备的最低速度能否做到足够低（模拟轻载低速碰撞），而不是只看最高速度。测速方式同样关键：依靠设定高度推算速度会受摩擦损耗影响，配置实测装置才能保证报告数据站得住脚。

结构刚性与防二次冲击

滑车撞击后若发生反弹，样品会被二次冲击，数据随即失真。轨道、冲击板与机架的刚性，以及是否配置防二次冲击机构，是评价一台设备能否长期稳定出数据的关键——加载后机架移位、轨道变形，都会让速度与冲击方向偏离设定。海达仪器在这类设备的机架与轨道上通常采用加厚型材结构，并配置防二次冲击机构，用于减少长期使用中的刚性衰减。

试样适应能力

台面尺寸、最大滑行距离与可承载试样尺寸决定了设备能测多大的包装件。如果业务对象以整托货载或大型家电为主，需要优先确认台面与冲击板的尺寸能否覆盖样品端面，否则样品无法完整贴合冲击面，试验有效性会被质疑。

场地、校准与维护

这类设备整机长度常在数米量级（例如约 6470 mm×1600 mm×1980 mm），自重可达约 1.9 t，需要平整且承载能力足够的地面；供电多为三相 AC380V，整机功率约 3.1 kW，部分型号还需要不低于 0.6 MPa 的气源。此外，应按 JJF 1566-2016 定期校准速度测量系统，定期检查滑轮磨损、轨道清洁与液压系统状态；样品固定方式与重心位置保持一致，同一速度下的冲击效果才不会偏移。

七、常见误区

**误区一：把斜面冲击当成跌落的替代品。** 两者冲击方向、作用面和能量传递路径都不同，只能互补。

**误区二：只看设定速度，不看实测速度。** 没有实测记录，报告中的速度值缺乏支撑；偏差超出范围时结果不具备可比性。

**误区三：忽略温湿度预处理。** 纸箱抗压与缓冲材料的回弹性能对湿度很敏感，样品未经预处理直接测试，结果波动大。

**误区四：忽略设备校准。** 试验机自身的速度与测量系统需按规范校准，长期不校准，出数据越多偏差越大。

**误区五：用一次试验下结论。** 包装件个体差异客观存在，样本量不足时单次结果说明不了批次水平。

八、总结

斜面冲击试验机解决的是一个具体而常被忽略的问题：包装件在水平方向上承受的端面冲击。它用一段固定角度的轨道和一台滑车，把流通过程中随机发生的托盘互撞、挡板碰撞、车辆连挂，转换成可设定、可测量、可复现的实验室条件。

用好这台设备，需要弄清 GB/T 4857.11-2005 与 ISO 2244、ASTM D880 之间的对应关系，留意 GB/T 1019-2008 已被 GB/T 22939.1-2025 取代这类标准换版信息，也要按 JJF 1566-2016 把设备自身的校准纳入日常管理。选型时，速度下限与实测能力、结构刚性、试样适应范围，比单纯比较最大负载更有意义。

海达仪器在包装运输检测设备领域积累了二十余年的工程经验，斜面冲击试验机是其包装运输检测系列中的常规产品，可与跌落、振动、抗压、夹抱等设备配套，为不同行业用户搭建完整的运输包装验证方案。
