买了一卷打包带，装箱时使劲一勒就断了；新到的一批硅胶密封条，装到设备上没多久就裂了口；手机充电线的接头处，用了半年就开始松动。这些看似不相干的问题，背后都是同一个疑问——这个材料到底能承受多大的力？

回答这个问题最直接的办法，就是把材料夹住，慢慢拉，一直拉到它断，同时把整个过程中力与变形的关系一笔一笔记录下来。完成这件事的设备，就是拉力试验机。它不显眼，却是材料工业里最基础、也最离不开的一台仪器。

一、拉力试验机到底在测什么

1. 一台机器的四个基本部件

拆开来看，任何一台电子式拉力试验机都由四部分组成。

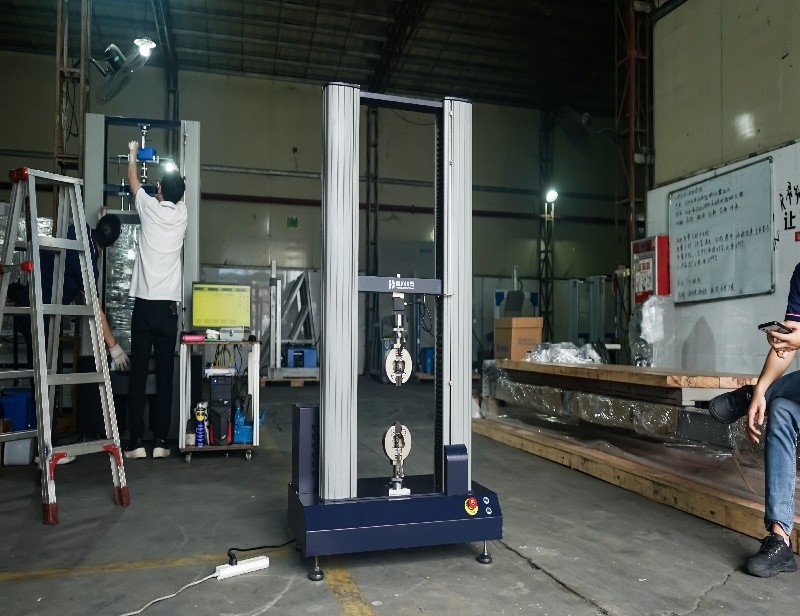

**机架与传动。** 单柱式适合小力值、小试样，结构紧凑；双柱式横梁更宽更稳，能容纳更大的试样和更大的力值。传动普遍采用滚珠丝杆配合伺服电机，横梁上下移动的速度可以精确设定。

**力值传感器。** 装在移动横梁或底座上，把试样受到的力转换成电信号。传感器的量程决定了这台机器能测多大的力，常见配置从几十牛到几十千牛不等。

**夹具。** 决定试验成败的关键配件。夹塑料薄膜用薄膜夹具，夹橡胶用哑铃试样夹具，测胶带用剥离夹具，测线束端子用拉伸夹具。同一台机器换一套夹具，能测的项目就完全不同。

**测控系统与软件。** 负责设定速度、采集数据、绘制曲线、计算指标、导出报告。现代设备一般还能做多组数据比对，把同批次十根试样的曲线叠在一张图上。

2. 从一条曲线上读出材料的性格

试验开始后，软件会画出一条力—位移曲线（也叫应力—应变曲线）。这条曲线是整场试验的主角。

曲线开始的一段是直线，斜率代表材料的刚性，斜率越大越"硬"。直线段结束的位置是屈服点，越过这里材料开始产生不可恢复的变形。曲线最高点对应的应力是抗拉强度，也就是材料能承受的最大拉力。断裂时的伸长量除以原始标距，得到断裂伸长率，反映材料有多"韧"。

同一种材料，配方一改，曲线的形状就变了。增塑剂加多了，强度下降、伸长率上升；填料加多了，曲线变陡但容易脆断。研发人员判断一个配方行不行，往往先看这条线的脾气。

二、常见的几种试验类型

拉力机只是习惯叫法，它能做的远不止"拉"。

**拉伸与压缩。** 拉伸是最基本的项目，用来测抗拉强度、屈服强度、断裂伸长率、弹性模量。把夹具换成压缩压盘，同一台机器就能做压缩试验，测材料的抗压强度和压缩模量。

**剥离与剪切。** 胶带、保护膜、复合膜、铝塑膜这类层状材料，需要测层与层之间的粘接牢度。常见做法是 90 度或 180 度剥离，测单位宽度剥离所需的平均力。胶粘剂本身则通常做拉伸剪切，看搭接接头能承受多大的剪切应力。

**撕裂、顶破与弯曲。** 薄膜要测耐撕裂，无纺布和纸要测顶破，塑料片材和复合板材要测三点弯曲。换一套夹具、换一个测试程序，同一副机架可以覆盖这些项目。

三、应用场景：哪些行业离不开它

**塑料与橡胶。** 塑料粒子、片材、管材、橡胶密封条、硅胶制品，都要测拉伸强度和断裂伸长率。这是用量最大的场景，做来料检验，也做配方调整。

**包装材料与胶粘制品。** 打包带的抗拉强度、缠绕膜的拉伸性能、封箱胶带的剥离力、缓冲泡棉的压缩回弹，都靠拉力机给出数据。纸箱厂和外贸工厂常把拉力机与耐破、环压、抗压设备配成一套包装实验室。

**纺织与皮革。** 布料、织带、安全带、魔术贴、箱包面料，测断裂强力、撕裂强力、接缝强力。安全带和婴童用品织带对这类指标卡得最严。

**电子与新能源。** FPC 软板、铜箔、极耳、线束端子、锂电池隔膜、铝塑膜、光伏胶膜，测拉伸强度、剥离力、抗撕裂。这类材料薄、软、力值小，对设备的分辨力和夹具精度要求高。

**金属与五金。** 金属线材、薄板、弹簧、紧固件，测抗拉强度、屈服强度、断后伸长率，也做弯曲和压缩。大吨位试件则要用液压式或电液伺服机型。

**第三方实验室与科研院校。** 一个实验室往往要接各行各业的样，通常按量程配几台机器：小力值做薄膜胶带，中等量程做塑料橡胶，大力值做金属构件。

四、对应的国家标准号

这是最容易出错的部分。设备标准和试验方法标准是两套体系，不能混着引用。

1. 设备本身的制造与检定标准

- **GB/T 16491-2022《电子式万能试验机》**：2022 年 12 月 30 日发布，2023 年 7 月 1 日实施，全部代替 GB/T 16491-2008。规定设备的分级、技术要求与检验方法，是电子式拉力机的产品标准。

- **GB/T 16826-2023《电液伺服万能试验机》**：2024 年 6 月 1 日实施，适用于大吨位液压机型。

- **GB/T 16825.1-2022《金属材料 静力单轴试验机的检验与校准 第 1 部分：拉力和（或）压力试验机 测力系统的检验与校准》**：2023 年 5 月 1 日实施，代替 2008 版，等同采用 ISO 7500-1:2018。

- **GB/T 2611-2022《试验机 通用技术要求》**：通用性基础标准。

- **JJG 475-2008《电子式万能试验机检定规程》** 与 **JJG 139-2014《拉力、压力和万能试验机检定规程》**：计量检定依据，第三方报告和 CNAS 评审时会看这两份。

精度等级是选型时最该盯住的指标。按现行标准划分，0.5 级设备力值示值误差不超过 ±0.5%，1 级不超过 ±1.0%。海达仪器的伺服拉力机型出厂标定按 0.5 级做，测力范围从满量程的 1/250000 分辨率起算，做薄膜、胶带这类小力值样品时数据才站得住。

2. 材料试验方法标准

**塑料类**

- GB/T 1040.1-2025《塑料 拉伸性能的测定 第 1 部分：总则》，2025 年 10 月 1 日实施，代替 GB/T 1040.1-2018

- GB/T 1040.2-2022《塑料 拉伸性能的测定 第 2 部分：模塑和挤塑塑料的试验条件》

- GB/T 1041-2008《塑料 压缩性能的测定》

- GB/T 9341-2008《塑料 弯曲性能的测定》

- GB/T 16578.1-2008《塑料薄膜和薄片 耐撕裂性能的测定 第 1 部分：裤形撕裂法》

**橡胶类**

- GB/T 528-2009《硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定》，等同采用 ISO 37:2005

**金属类**

- GB/T 228.1-2021《金属材料 拉伸试验 第 1 部分：室温试验方法》，2022 年 7 月 1 日实施，代替 2010 版，修改采用 ISO 6892-1:2019

- GB/T 232-2024《金属材料 弯曲试验方法》，2024 年 10 月 1 日实施

- GB/T 7314-2017《金属材料 室温压缩试验方法》

**胶粘与包装类**

- GB/T 2792-2014《胶粘带剥离强度的试验方法》

- GB/T 4851-2014《胶粘带持粘性的试验方法》

- GB/T 7124-2008《胶粘剂 拉伸剪切强度的测定（刚性材料对刚性材料）》

- GB/T 8808-1988《软质复合塑料材料剥离试验方法》

**纺织、纸品与其他**

- GB/T 3923.1-2013《纺织品 织物拉伸性能 第 1 部分：断裂强力和断裂伸长率的测定（条样法）》

- GB/T 1455-2022《夹层结构或芯子剪切性能试验方法》，2022 年 10 月 1 日实施，代替 2005 版

- GB/T 12914-2018《纸和纸板 抗张强度的测定 恒速拉伸法（20mm/min）》

3. 国际标准对照

出口订单常在报告里看到另一套编号：ISO 7500-1（试验机力值校准）、ISO 6892-1（金属拉伸）、ISO 527 系列（塑料拉伸）、ISO 37（橡胶拉伸）；北美方向则有 ASTM E4（试验机校准）、ASTM D638（塑料拉伸）、ASTM D412（橡胶拉伸）、ASTM D882（薄膜拉伸）、ASTM D3330（胶带剥离）、ASTM F88（软包装热封强度）。做跨市场认证时，把国标与对应的国际标准一起列出，报告才经得起比对。

五、关键参数怎么看

**量程。** 不是越大越好。测 50 N 的薄膜却用 20 kN 的传感器，相当于用卡车地磅称一张纸。常规做法是让常用力值落在传感器量程的 10%～90% 区间。

**速度范围。** 不同材料的标准规定差别很大。塑料拉伸常见 50 mm/min，橡胶常见 500 mm/min，金属则按应力速率控制。设备速度范围越宽，能覆盖的标准越多。以常见的电脑伺服机型为例，速度可调范围约 0.1～500 mm/min，桌上型小机型约 1～300 mm/min。

**行程与有效宽度。** 行程决定能夹多长的试样，有效宽度决定能放多大的夹具和多大的试件。双柱机型行程通常在 1000 mm 量级，有效宽度约 400 mm。

**夹具与引伸计。** 夹具是最容易被忽略的隐性成本。试样打滑、夹口断裂、钳口压伤，八成是夹具选错了。测伸长率还离不开引伸计，非接触式引伸计适合薄膜和软材料。海达仪器在薄膜、胶带、线束端子、织带等常见品类上都配有对应的专用夹具，选型时可以把试样一并带去现场试夹，比对着参数表判断更直接。

六、选型与常见误区

**先回答三个问题**：测什么材料、最大力值多大、要执行哪些标准。三个答案确定后，机型和夹具清单基本就定了。若样品尺寸跨度大，宁可选一台中等量程配多套夹具，也不必追求单台通吃。

**误区一：只看最大力值。** 小力值段的精度才决定日常数据质量，选型时要看有效测力范围的下限，不能只看满量程。

**误区二：忽略速度控制精度。** 塑料和橡胶的强度对拉伸速度很敏感，速度偏差直接变成数据偏差。

**误区三：一组试样只做一次。** 材料离散性客观存在，标准普遍要求每组至少 5 个有效试样并取中值，单次结果说明不了批次水平。

**误区四：不做状态调节。** 塑料和橡胶的力学性能受温湿度影响明显，标准都规定了状态调节环境，未调节直接测，数据可比性很差。

**误区五：长期不做计量校准。** 设备精度会随使用漂移，按规程定期检定是报告有效的前提。

七、常见问题

**问：拉力机和万能试验机是一回事吗？** 万能试验机是拉力机的上位概念，能通过更换夹具完成拉伸、压缩、弯曲、剪切等多种试验。现在市面上常见的电子式机型，多属于这一类。

**问：为什么同一批试样数据差异很大？** 先排查制样。试样尺寸、边缘毛刺、夹持位置、拉伸速度、状态调节时间，任一环节不一致都会放大离散度。

**问：薄膜和胶带为什么测不准？** 多数是量程选大了或夹具不合适。这类样品力值小、易打滑，需要小量程传感器配专用薄膜夹具，必要时加引伸计。

**问：设备多久校准一次？** 一般不超过一年，高频使用或出现异常数据时应缩短周期，具体按计量规程执行。

八、结语

材料力学测试看起来只是"拉断一根试样"，背后其实是一整套可追溯的方法：合适的设备、匹配的夹具、合规的试验条件、现行有效的方法标准。把这几件事对齐，一条曲线才有意义，一份报告才立得住。海达仪器在力学测试方向覆盖了从桌上型小力值机型到 200 吨电液伺服机型的多个量程段，配合拉伸、剥离、弯曲、压缩等各类夹具，基本可以覆盖橡塑、包装、纺织、电子、金属这几类常见材料的测试需求。真正选型时，建议先带着三五个典型试样和对应的标准号去比对设备参数，比对着样本画册挑型号要靠谱得多。
